一、数据中心运行风险分析

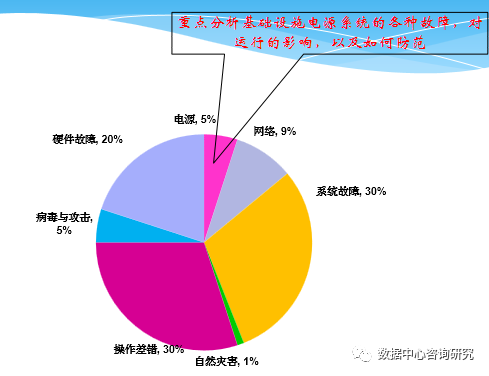

综合不同的权威机构统计和分析，数据中心运行的风险主要有以下的因素：

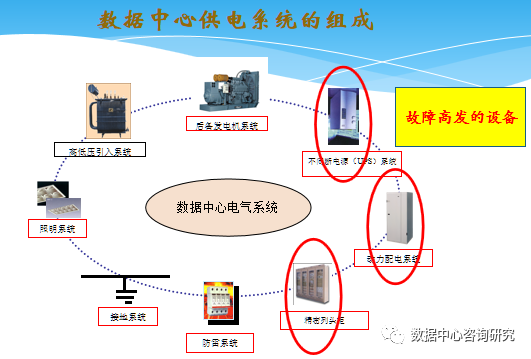

二、数据中心电源系统故障案例及分析：

1、数据中心电源系统故障案例及分析——设计缺陷：

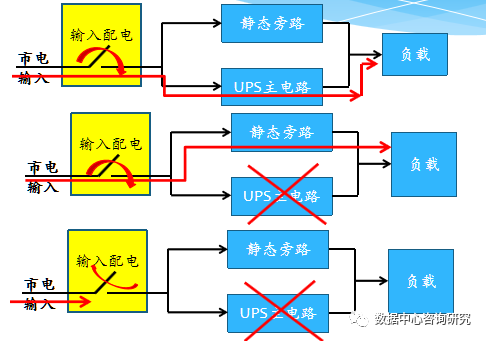

某单位UPS故障：UPS 出现告警信息“系统输出电压瞬时超限”，逆变器、整流器烧毁，同时UPS系统总输入开关跳闸，UPS跳旁路，但总开关跳闸，导致UPS系统整体宕机，设备掉电，业务停止服务。

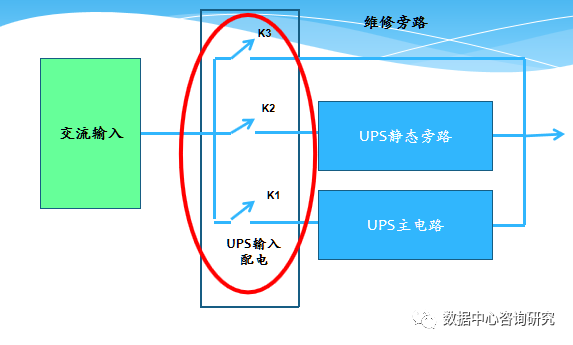

UPS主路与静态旁路输入正确的接入方式

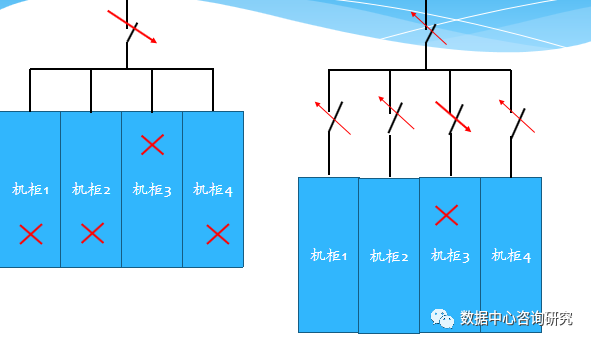

只设置一个总开关，每个机柜的PDU不带分路开关，当一个设备电源发生短路故障，引起总开关跳闸，导致其他的机柜同时掉电。

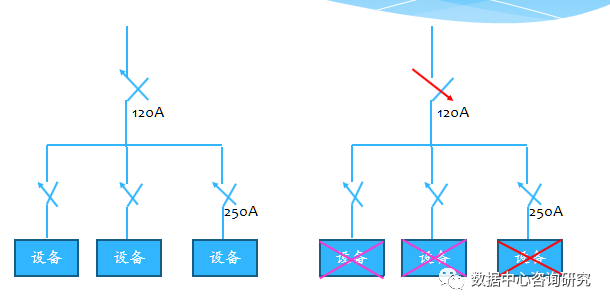

上下级开关设置不合理，上级开关容量小，下级开关容量大，发生电源故障时，跳上级开关

设计和施工缺陷：

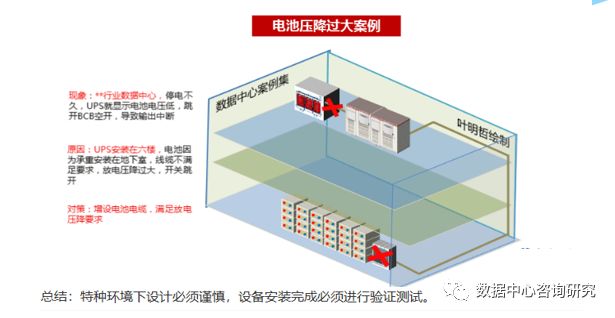

市电中断，UPS电池放电，但时间不长，UPS显示电池电压低，自我保护关机，导致系统掉电。原因：UPS在六楼，由于承重问题，电池安装在地下室，超长的距离，电池连接电缆不满足要求，压降过大，导致UPS关机。

2.数据中心电源系统故障案例及分析------ 设计和施工缺陷：

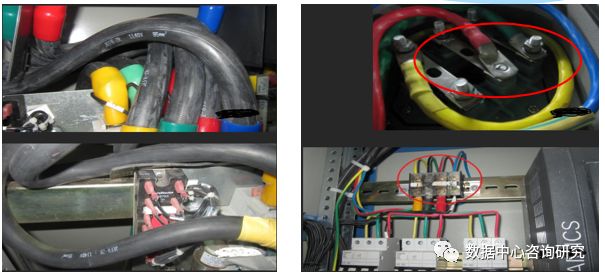

施工安装钟出现线缆压接凌乱、螺丝松动、螺丝断裂等等问题，都是引发和造成日后运行中不可避免的故障

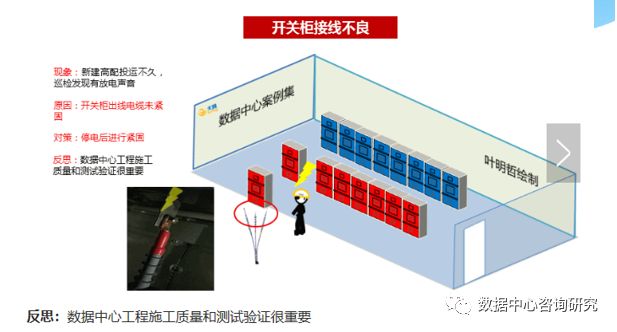

电缆接触不良的案列：投产后巡检发现配电柜由放电的声音，原因开关柜出现电缆未紧固。

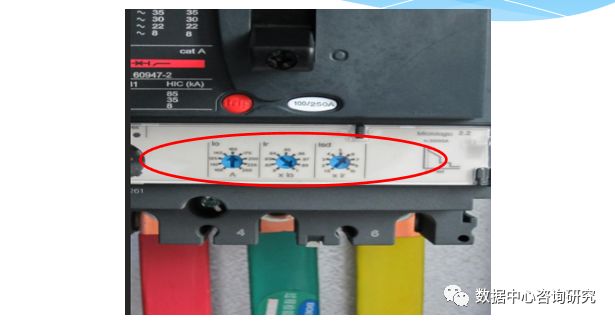

施工缺陷案例二：开关的整定值没有按照设计要求设置，导致负载增加时，引发开关跳闸。

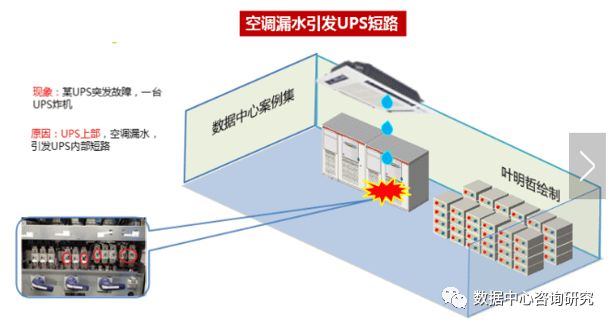

施工缺陷案例三：空调安装位置处于UPS的上方，冷凝水滴入UPS引发故障

3.数据中心电源系统故障案例及分析----天灾：

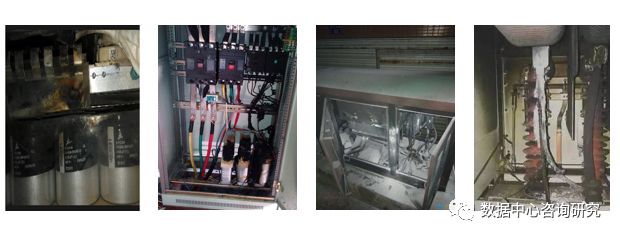

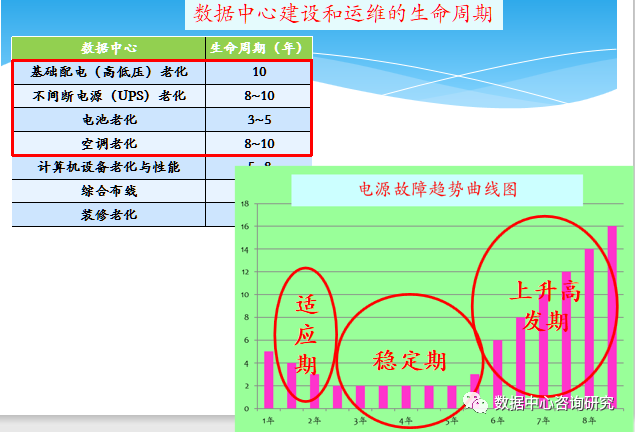

设备老化：

常见的配电设备老化引发的故障如下：

1、高低压设备

2、UPS、无功补偿、谐波治理等配电的大设备的电容器、整流、逆变器件；

3、变压器；

4、电力电缆、母线

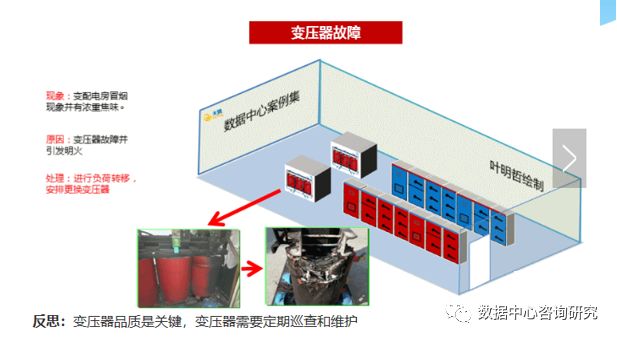

电源故障案例一：变压器冒烟，原因：设备质量/设备老化/巡检不到位

有资料显示因蓄电池故障而引起UPS主机故障或工作不正常的比例大约占到50%以上，而且电池故障的后果是严重的。

电池故障案例二：

某一数据中心一套使用了5年的单机UPS系统，配套 一组12V 100AH电池。某日机房例行巡检时发现 UPS机房气味异常。进一步检查发现电池柜里的30 节电池已经全部鼓胀，电池单体表面温度80度左右， 同一层的8节12V 100AH电池已经完全粘在了一起。UPS主机无告警，面板显示电池电压405V，电流 10A，处于电池均充状态。

故障处理：断开电池开关，抽测电池单体电压，发现有的电压 11V，有的8V，还有个别6V的。鉴于电池组已经 损毁严重，只能整组更换。

问题：为什么UPS不告警？

为什么UPS面板电池电 压正常？

故障是如何一步步演化的？

如果没 有巡检人员及时发现会怎样？

故障分析：

1、从UPS面板上看，电池电压正常，电流处于充电限流点，不满足触发 UPS告警的条件，所以没有告警。UPS根据电池电压和电流来判断电池工作状态（浮充、均 充、放电）。

2、此案例中，电池挂UPS的母线，电池个别单体电压偏低（内部短路），造成整组离线电压偏低，在线状态下 的表现是电压不变（等于母线电压），电流变大。

3、如果没有巡检人员及时发现，可能会导致电池起火，进一步造成机房火灾。

案例三：电池失效故障：市电中断，UPS通过电池放电，但UPS无法正常工作，经检查电池工作超过五年，平时充放电测试不到位，加速电池的老化，导致放不出电。此类故障属设备老化+维护不到位

案例四：UPS故障，UPS常见的故障有：整流器故障、逆变器故障、充电器故障、控制器故障。举例：

1、机房外市电中断，UPS切电池供电，但UPS无法送电导致设备掉电。原因：经检查，充电器故障，无法给电池充电，电池长期处于缺电状态，导致UPS在市电停电时，无法正常工作。

2、UPS并机系统有一台故障时有引发另一台UPS保护，经检查未并机控制板故障所致。

3、2台120KVA的UPS并机系统，其中一台关机，电池开关跳闸，另一台工作正常。经检查是由于控制板检查到误告警信号，下发了关机和断开电池开关的命令，导致该UPS宕机。

此类故障属设备老化+维护不到位

案例四：UPS故障，UPS常见的故障有：整流器故障、逆变器故障、充电器故障、控制器故障。举例：

1、机房外市电中断，UPS切电池供电，但UPS无法送电导致设备掉电。原因：经检查，充电器故障，无法给电池充电，电池长期处于缺电状态，导致UPS在市电停电时，无法正常工作。

2、UPS并机系统有一台故障时有引发另一台UPS保护，经检查未并机控制板故障所致。

3、2台120KVA的UPS并机系统，其中一台关机，电池开关跳闸，另一台工作正常。经检查是由于控制板检查到误告警信号，下发了关机和断开电池开关的命令，导致该UPS宕机。

此类故障属设备老化+维护不到位

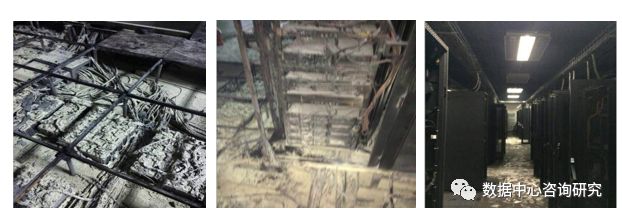

火灾原因：电池安装在地板下，电池发生短路，引起火灾，火势在空调送风的着用下迅速蔓延。

有线的机房这几年同样发生多起电池老化、平时检查、维护不到位的情况，同时又因为采购流程长，没有做好提前量，导致真真需要电池放电时放不出电。去年到今年白下路和泰州机房都出现了电池老化，采购跟不上，用新数据中心的电池救急。

电池故障和着火的原因：

线路老化引燃；线缆耐压不够，绝缘击穿；

线缆绝缘保护在安装或者其他移动中被铁皮划破未发觉；

控制系统失灵，过充严重；

电池配置或者负载突加，严重过放；

电池虚接触，高温未发觉；螺钉松动，内阻过大，放电发热导致火灾；

异物，小动物乱窜导致短路；

电池密封不严或者安装、搬运、维护中未发现壳体裂缝，漏液造成与电池架短路；

长期小电流浮充，电池内部失水，温度偏高；

使用维护不当，极板硫酸盐化严重，刺穿隔膜导致内短路或兼内阻过大引起热失控；

电池生产质量问题，内部极板短路或汇流排脱焊；

逆变器、整流器故障导致蓄电池直接短路，又无直流保护；

自动化水平不够，人员又不够给力；

维护人员素质不足，维护不到位；

电源引发的灾难：

需要思考的问题：发生火灾为什么消防没有起作用？

1、现有的消防报警是温感+烟感，当烟雾的浓度和起火的温度要达到一定的条件时才触发报警，实际上已经有明火。在自动模式下，还有30秒的延迟，才启动灭火，一是确认报警的真实性，二是人员的撤离。

2、为了防止误动作，大部分的消防系统均打在手动状态，当发生火情时，在判断和处置上反应不及时，操作不熟练，延误灭火时机

3、数据中心的火灾大部分都是发生在电池的短路、电容的击穿、大功率器件的损毁导致短路，大电流瞬间产生热和明火（就像电焊一样），现有的消防报警系统根本来不及反应。

4.数据中心电源系统故障案例及分析----人祸：

维护不到位：

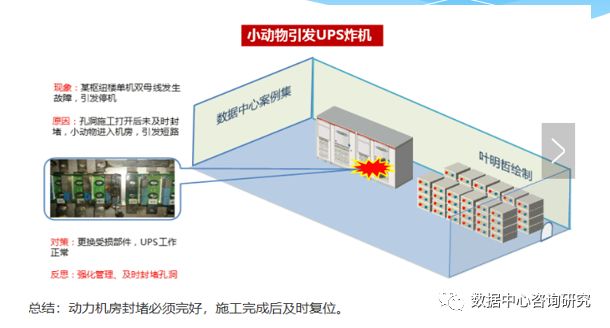

案例一：机房投入运行后，未做防鼠措施，老鼠从电缆口进入UPS机柜，引起短路炸机，导致后端设备掉电

人为操作错误：“小问题引出大故障”的典型案列

案例二：某数据中心一台UPS故障，显示面板不能正常工作，但带载工作正常，通知维保厂商，但厂家维护工程师到场后，未做应急保护措施，打开显示面板一改锥下去造成UPS宕机。所有的服务器断电，业务中断。

案例三：市供电局对某数据中心高压供电线进行接驳切换，楼宇物业电路检修人员在检修线路过程中，发现后备柴油发电机启动，未判明原因即先后5 次强行关闭柴油发电机，导致UPS 电池耗尽宕机，全部网络和服务器设备掉电。1小时候恢复供电。

科技和厂商人员赶往机房进行应急处置，损坏一台HP的高端存储异常，抢修无效后，启动异地灾难恢复，将此台存储搭载的业务切换至异地灾备中心提供服务，柜面系统、企业网银、信柜面系统、企业网银、信用卡、资金管理系统陆续恢复对外服务，耗时12小时全面恢复业务。

案例四：机房外市电中断，值班人员网管发现网络传输设备掉电，而交换机正常，经进一步检查，传输设备掉电是由于值班人员误操作通信电源，导致传输设备掉电。

维护不到位：

电源故障五：事故背景

2016 年 4 月 22 日，某公司数据中心 UPS 升级改造过程中，造成供电中断，导致机房全部设备断电，系统宕机，73 家村镇银行的核心、银行卡、柜面、支付、网银、手机银行等业务全部中断，涉及全国 12 个省份，并造成部分服务器损坏，银行业务最长恢复时间达到 7 小时 32 分钟，同时还导致部分银行业金融机构的开发测试系统、灾备系统、生产业务系统相继中断。

起因描述

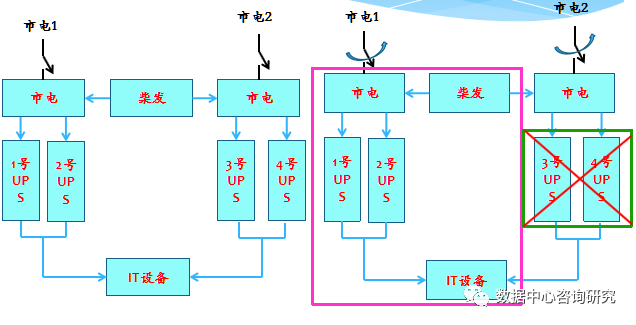

该数据中心的 4 台老旧 UPS 升级，先将 3 号和 4 号旧 UPS（400KVA）换新、由 1号和 2 号旧 UPS 为机房供电，而后再更新 1 号和 2 号 UPS,再此期间使用三台柴油发电机并机运行为 UPS 供电。柴发只带IT设备，空调仍然有市电供电。

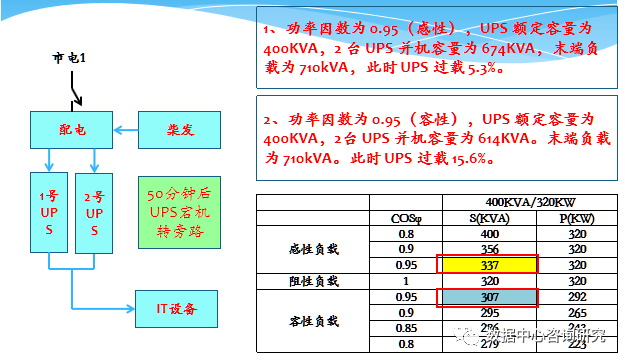

问题一、UPS超载，切旁路运行

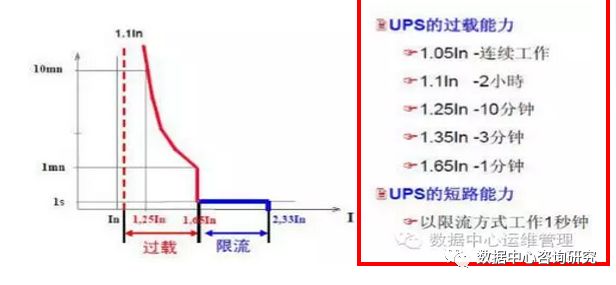

对本案：老旧的 UPS 因负载过高而切换到旁路只是时间长短的问题，老旧的设备其过载能力有所下降，就像人的能力一样，年轻的时候可以挑120斤的重担，到了60岁100斤不一定能挑的动。因此本案让UPS超载运行时不可取的。

问题二：柴油发电机组为什么会出现“失磁”报警，最后“脱磁”而退出供电？

原因有以下两种可能：

1、UPS时，UPS是工频机，带输出变压器，对发电机呈感性负载，UPS宕机后，发电机直接带IT负载，而IT设备是以非线性和容性为主，会使柴油发电机组容量减额。

2、谐波：谐波带来大量的热量损耗，降低发电效率，严重时甚至会烧毁机组。电枢中的谐波电流会使同步发电机输出电压产生畸变，严重降低电能质量 。畸变的输出电压不仅会干扰用电设备的正常使用，甚至也会使发电机的励磁系统无法正常工作，引起更为严重的后果（失磁）

因此：柴油发电机组出现“失磁”报警，最后“脱磁”而退出供电主要原因多半是容性负载+谐波。

问题三：认识不足，应急预案欠缺

1、风险认识不足：认为发电机比市电可靠：一般情况把大电网看作无穷大电源，可忽略其内阻。由设备产生的谐波电流对电网电压的影响较小。但是在柴发供配电系统中，其内阻较大，惯性小，抗谐波电流的能力弱。

2、选择错误的作业时间：更换UPS这样的高风险作业，其实完全可以放在业务量较低的夜间进行。而此次作业安排在白天，并且事前未向银行明确提示风险，银行准备不足，导致业务长时间不能恢复。如果可以去掉部分的开发测试环境，减少UPS负载，不至于UPS超载运行，UPS不超载，也不会引起UPS宕机切旁路。

3、缺少应急预案：供电故障是国内数据中心比较常见的灾难产生原因。而当UPS出现过载时，却没有迅速准确的应对措施，应该说是有缺陷的。如果有针对此场景的应急预案，从UPS开始报警到宕机的几十分钟里，迅速应对，完全有机会避免事故的发生。

维护不到位：缺少建康性检查、例行的检测、老化器件更换不及时，导致设备发生灾难性故障

缺少应急预案和演练：比如柴油发电机的带真负载的演练，往往当需要发电机带载时就掉链子。

安全措施不到位：比如没有冗余或容错保护、未做物理的隔离，一旦发生突发事件，央及全部。

发电机与UPS的配比：对高频UPS，一般UPS与发电机容量的配比为1：1.2~1.5，。对工频UPS，UPS与发电机容量的配比做到1：1.5~2.0，

但是在数据中心内的负载还是以非线性和容性为主，单方面增加柴油发电机组总容量不进行谐波抑制，效果并不理想。

三、数据中心电源系统风险防范对策

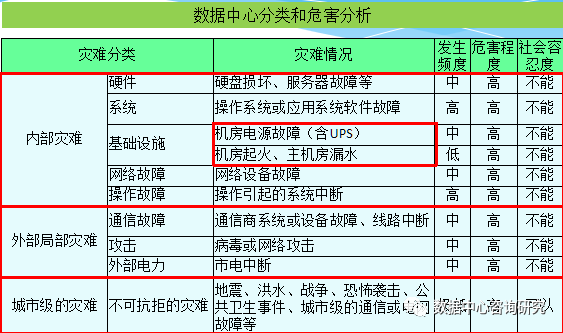

1.数据中心电源系统风险防范对策------认识到危害性

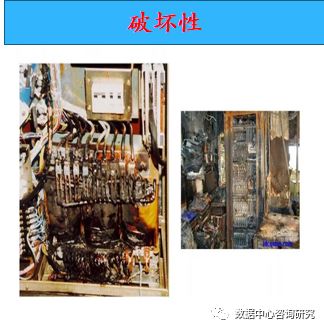

高昂的代价

损失大：硬件损失、客户数据损失

中断服务：少则2小时，多则8小时甚至更长

恢复时间长：数小时~数天

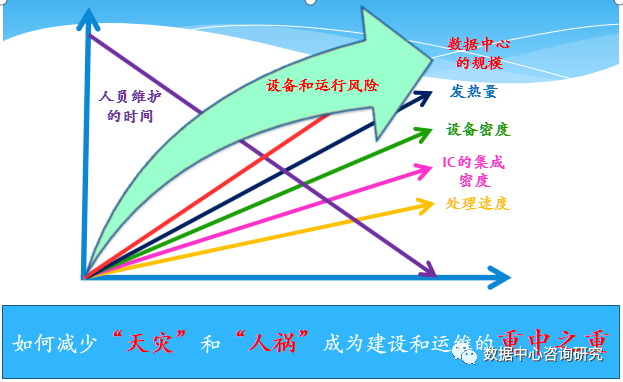

数据中心运行面临的问题：

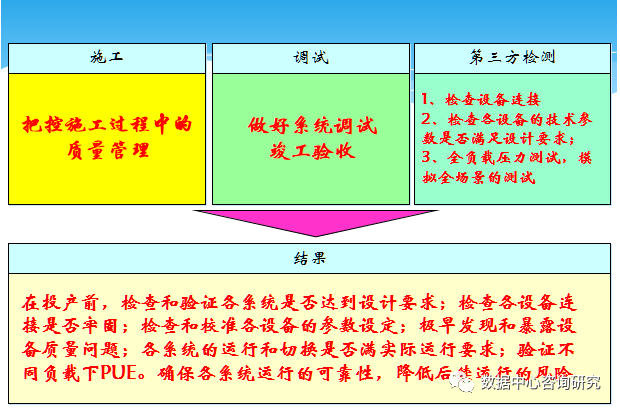

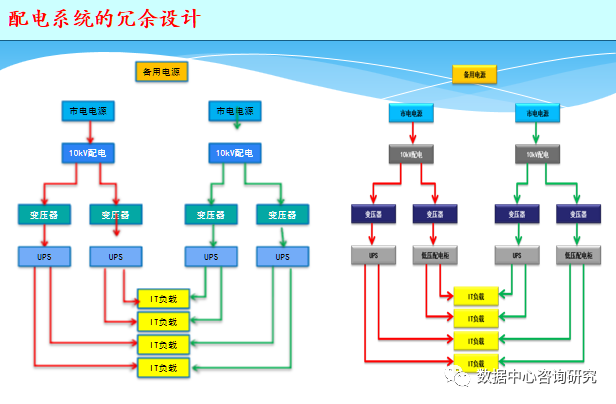

2.数据中心电源系统风险防范对策------设计阶段

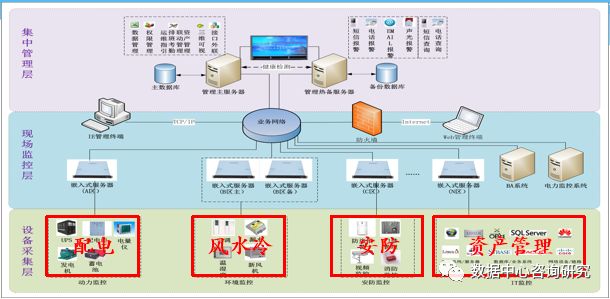

智能化：人工智能在数据中心作用-----环境监控

实时监控各设备的运行状态，发现异常及时预警，及时处理

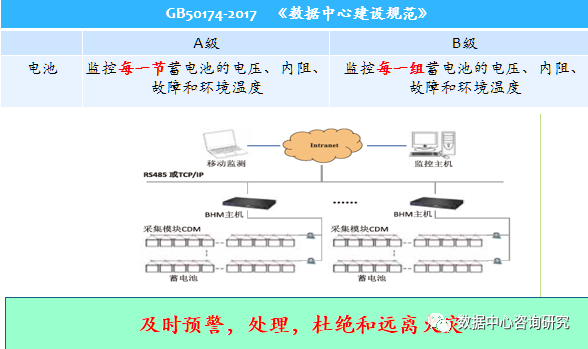

智能化：人工智能------电池实时监测

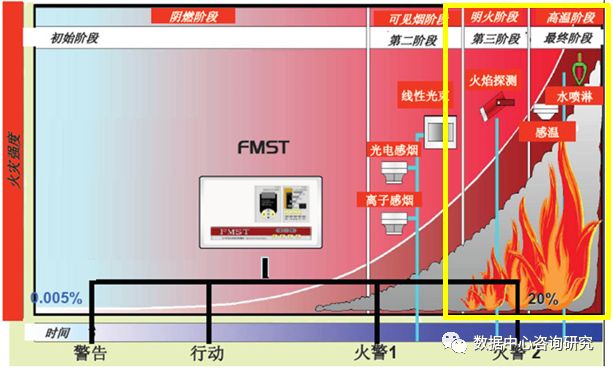

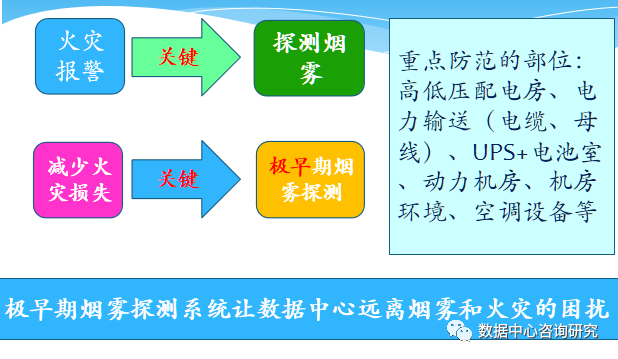

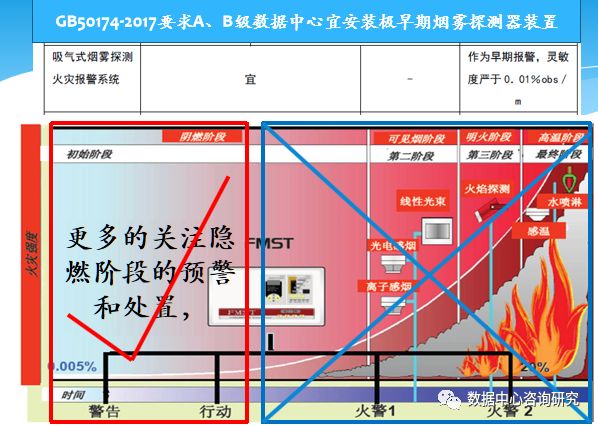

防范于未然：人工智能------极早期烟雾检测

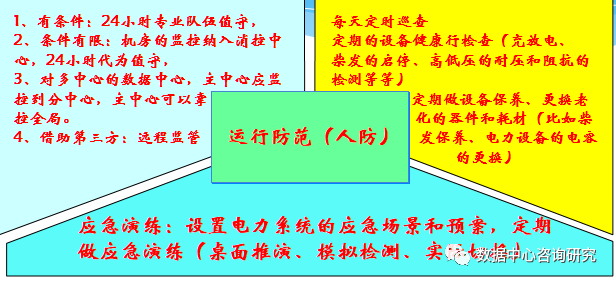

3.数据中心电源系统风险防范对策------运行防范（人防）

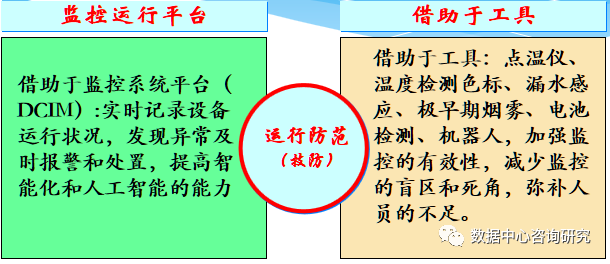

4.数据中心电源系统风险防范对策------运行防范（技防）

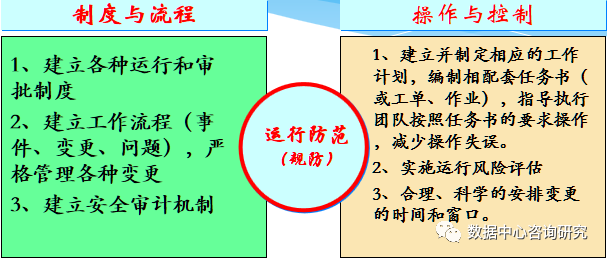

5.数据中心电源系统风险防范对策------运行（规防）
